ultra force

Grade Magnética tipo Duto

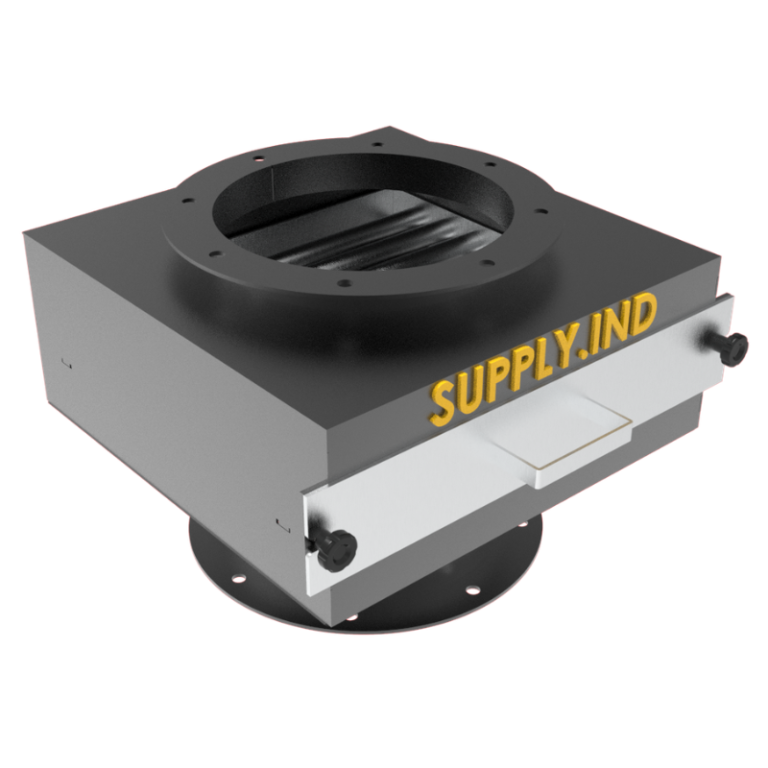

O Duto Magnético com Grade Tipo Gaveta Ultra Force da Supply foi projetado para garantir máxima pureza e segurança em linhas de produção confinadas. Equipado com um poderoso sistema de ímãs de Neodímio de altíssima intensidade, ele intercepta e remove eficientemente até as menores partículas ferrosas. Sua estrutura robusta em aço inox inclui a opção de dupla barreira de proteção, retendo contaminantes que passam pelo fluxo do material. Fácil de instalar e de operar, esse equipamento é essencial para proteger sua indústria de danos estruturais, entregando um produto final com altíssimo padrão de qualidade e livre de impurezas ferrosas

Descrição

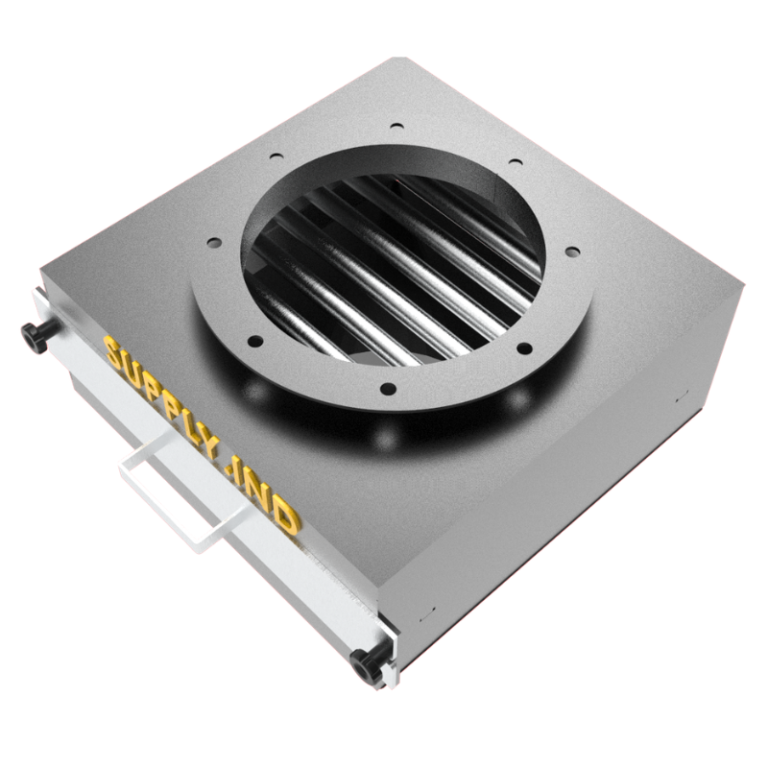

O Duto com Grade Magnética Tipo Gaveta, desenvolvido pela Supply.ind, é um equipamento de alta performance projetado para garantir a máxima pureza e segurança nas suas linhas de produção. Durante o funcionamento, o material a ser processado flui através do duto, passando por uma região com um campo magnético extremamente poderoso gerado por ímãs de terras raras de altíssima intensidade. Nesse processo, as partículas ferrosas — mesmo as menores — são instantaneamente atraídas e retidas com firmeza pelas barras magnéticas, enquanto o material limpo segue o seu fluxo normal.

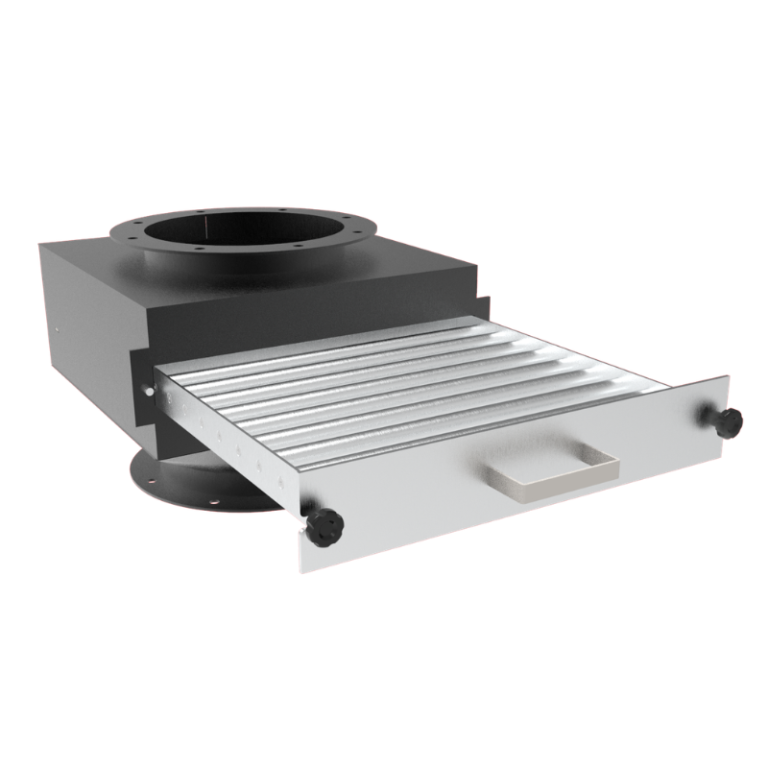

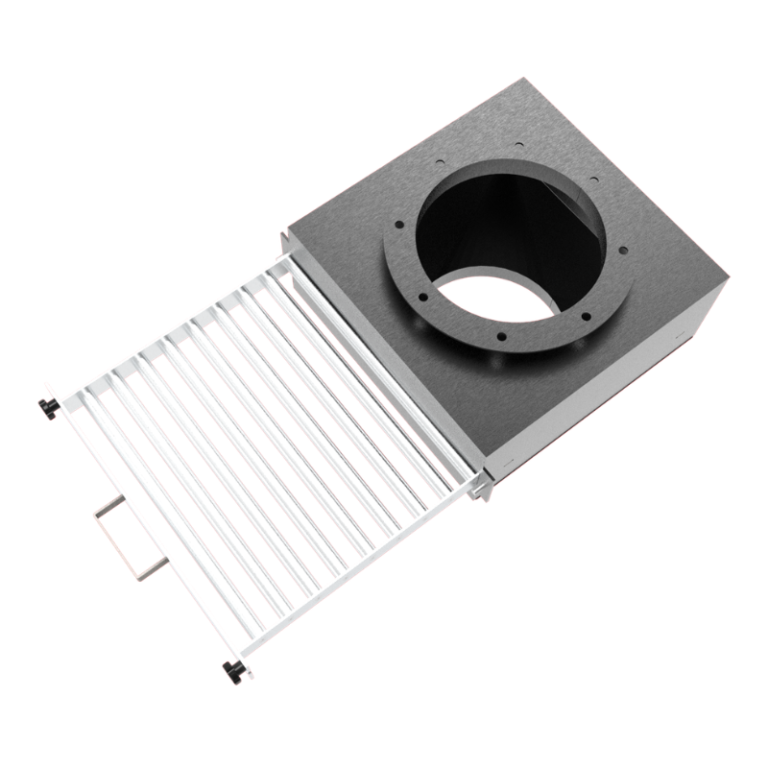

Para otimizar o tempo e facilitar a manutenção, o duto possui um inteligente sistema de gavetas que abriga as barras magnéticas. A remoção das partículas ferrosas é realizada de forma prática, através da abertura e do fechamento das gavetas, o que direciona os contaminantes capturados diretamente para um coletor. A integração desse equipamento traz inúmeros benefícios à indústria, como a altíssima eficiência na purificação dos produtos finais, a proteção de equipamentos essenciais (evitando danos a moinhos, bombas e afins) e o aumento da vida útil de toda a linha a jusante, o que reduz drasticamente os custos com manutenção e com paradas de produção.

Dimensões

Material Magnético (Ímãs): Construído com uma configuração estratégica de ímãs de alta performance de Neodímio (Terras Raras), Ferrite ou Samário Cobalto, escolhidos de acordo com as particularidades da aplicação.
Força Magnética e Temperatura: O equipamento é capaz de operar com forças magnéticas que variam de 2.500 até 13.500 Gauss (como opções focadas de 12.000 Gauss) e suporta temperaturas de trabalho de até 80°C ou 150°C, a depender do tipo de ímã e do projeto.
Construção: Estrutura altamente robusta, geralmente fabricada em Aço Inoxidável AISI 304, AISI 316L ou Aço Carbono, garantindo durabilidade em ambientes exigentes. Possui solda TIG de alta resistência mecânica.

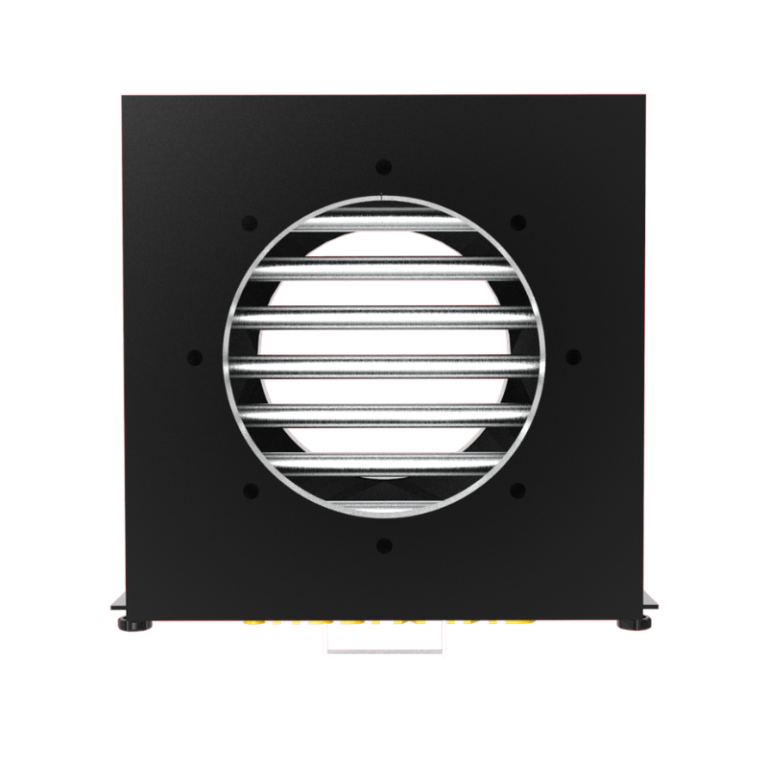

Barreira de Proteção: Possui modelos que integram fileiras duplas, criando uma dupla barreira de proteção para interceptar contaminantes que passem pelo fluxo inicial.
Dimensões e Acabamento: As dimensões de diâmetro e vazão são fabricadas estritamente de acordo com a aplicação do cliente, incluindo as flanges de entrada e saída. O acabamento pode ser escovado, polido ou jateado.

Aplicações

O Duto com Grade Magnética Tipo Gaveta é altamente versátil e fácil de ser integrado a diferentes sistemas de transporte de materiais em queda livre ou tubulações, sendo indispensável nos seguintes setores:

Indústria Alimentícia: Proteção fundamental para garantir a ausência de metais no processamento de farinhas, açúcares, sal, temperos e ingredientes em geral.
Indústria de Plásticos: Excelência na remoção de contaminantes ferrosos nas linhas de produção de resinas virgens e processos de reciclagem.
Indústria Cerâmica: Realiza a purificação avançada de argilas e outros materiais cerâmicos, evitando manchas causadas por oxidação no produto final.
Mineração: Utilizado amplamente para a remoção fina de partículas de ferro de minérios e concentrados.
Indústria Química e Farmacêutica: Protege ativamente compostos, produtos químicos e medicamentos contra a contaminação ferrosa

Tecnologia

Linha de equipamentos ultra force

Esqueça os separadores convencionais que atuam apenas na camada superficial.

O sistema Ultra Force penetra grandes volumes de carga densa para “arrancar” contaminações ferrosas pesadas e incrustadas, exatamente aquelas que costumam passar despercebidas.

É a barreira para proteger seus britadores, moinhos e equipamentos de alto valor, erradicando quebras inesperadas, paradas de linha e garantindo a operação contínua e segura da sua planta.

0 %

De eficácia na extração de metais incrustados, mesmo sob camadas de material de até 400mm.

0 %

De redução em quebras de britadores e moinhos causadas por contaminação metálica.

0 %

De aumento na vida útil das correias transportadoras e outros componentes
