ultra force

Grade Magnética

As Grades Magnéticas Sob Medida da Supply entregam a máxima eficiência através de uma engenharia totalmente personalizada. Nossa equipe de especialistas avalia as particularidades da sua linha para desenvolver um equipamento exclusivo, perfeitamente adaptado ao seu fluxo produtivo. Você conta com a escolha ideal e estratégica dos ímãs — Ferrite, Neodímio ou Samário Cobalto — e da estrutura mecânica, garantindo a força exata para reter qualquer contaminante ferroso. Invista em uma solução dedicada e robusta que se integra sem falhas ao seu processo, assegurando proteção total, longa durabilidade e a mais alta conformidade com as normas

Descrição

As Grades Magnéticas Sob Medida da Supply.ind são soluções de engenharia personalizadas, desenvolvidas por nossa equipe de especialistas para se adaptarem de forma perfeita aos equipamentos e fluxos da sua linha de produção. Elas são projetadas para operar em ciclos de descarte mecânico ou por gravidade, garantindo a remoção precisa e com excelência de partículas ferrosas indesejadas (como porcas, parafusos, e lascas oxidadas), interceptando até mesmo os contaminantes na casa dos milésimos de milímetro.

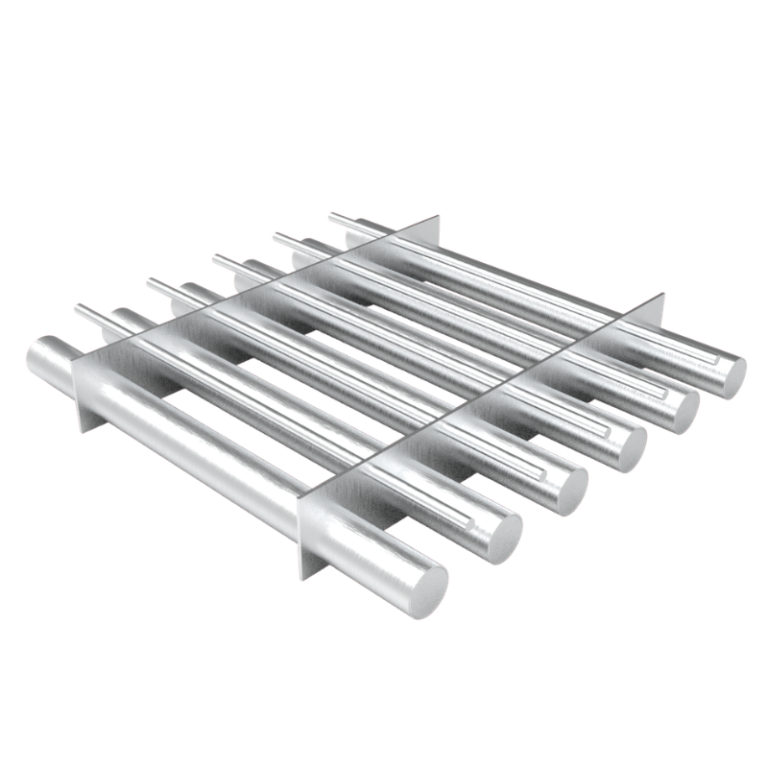

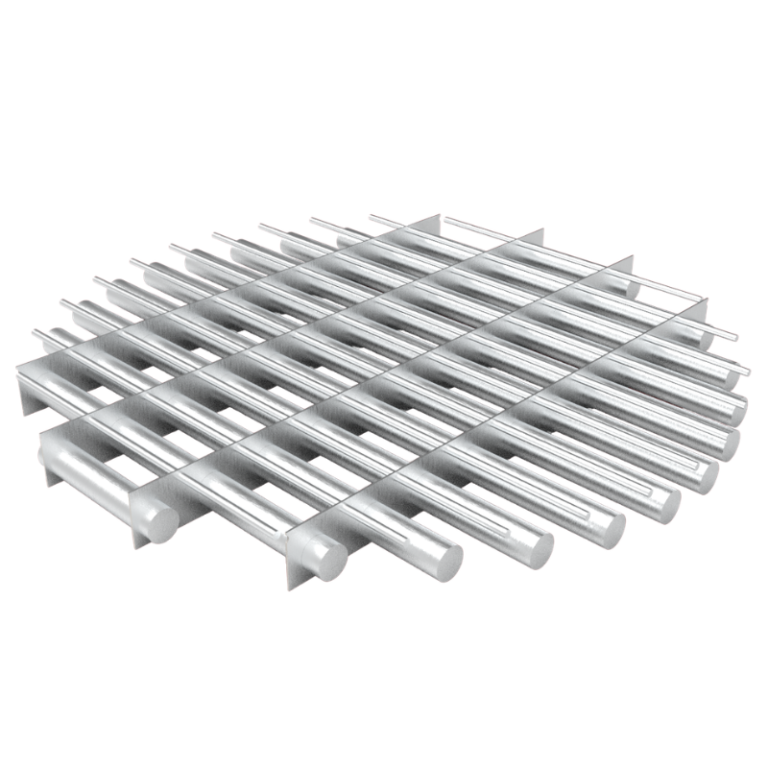

O equipamento é tradicionalmente construído com tubos magnéticos montados em uma estrutura de chapas (em formato de grade). O grande diferencial dessa solução é a total flexibilidade construtiva: o projeto define a quantidade exata de tubos, podendo ter uma, duas ou três fileiras, e ajusta sob medida a distância entre eles, o espaçamento das divisões da grade e o diâmetro dos tubos. Essa adequação milimétrica otimiza o movimento do material em zig-zag, evitando a formação de zonas neutras e entregando uma purificação de eficiência inquestionável, protegendo seus maquinários e elevando a qualidade final do seu produto.

Dimensões

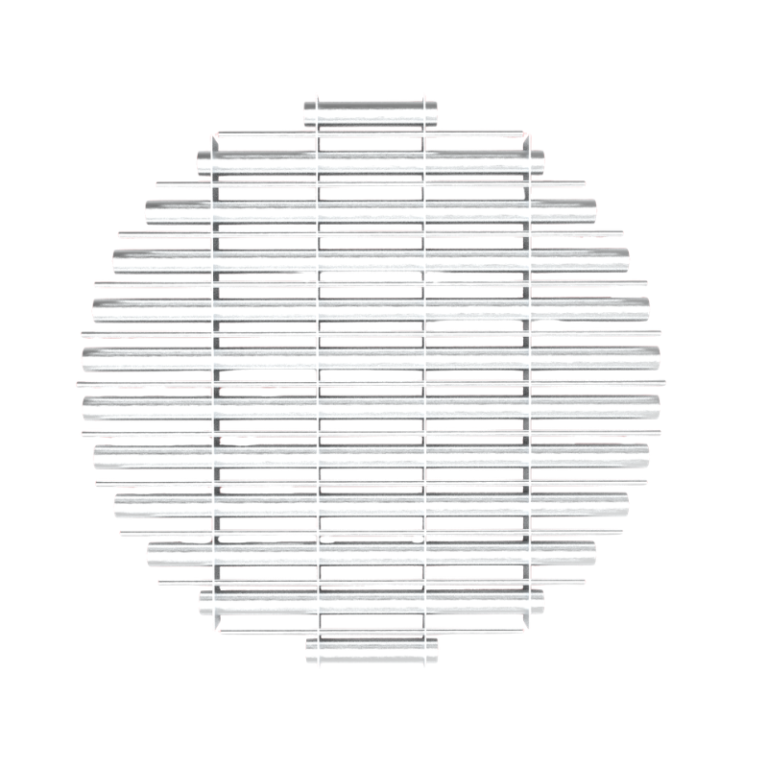

Formatos e Dimensões: Podem ser fabricadas a partir de 100 mm de dimensão, em qualquer tamanho ou formato geométrico — quadradas, retangulares, redondas, etc. — para que o encaixe seja milimetricamente perfeito no equipamento ou duto onde será instalada.
Configuração Interna: A estrutura perimetral abriga uma ou mais carreiras de tubos magnéticos, e pode possuir dispersores superiores para direcionar o material impuro obrigatoriamente para perto do campo magnético.
Força e Material Magnético: O circuito magnético é dimensionado segundo a aplicação do cliente, utilizando ímãs permanentes que não consomem energia elétrica:
- Ferrite: Com cerca de 1.500 a 2.000 Gauss, focado em reter impurezas ferrosas maiores (acima de 1 mm).
- Neodímio (Terras Raras): De altíssima potência, atingindo picos de até 12.200 Gauss para capturar micropartículas menores que 1 mm.
- Samário-Cobalto: Para operações com temperaturas extremas de até 300°C.
Construção e Acabamento: Estrutura fabricada integralmente em Aço Inoxidável AISI 304 ou AISI 316L (sob consulta), com soldas TIG sem porosidades. O acabamento pode ser jateado, polido, escovado ou com eletropolimento padrão sanitário.
Manutenção: Equipamento robusto com força magnética garantida por tempo indeterminado e sem a necessidade de peças de reposição.

Aplicações

Totalmente versáteis, as grades sob medida são a solução definitiva para a purificação de fluxos contínuos por gravidade e passagens livres em uma vasta gama de processos. Suas aplicações incluem:

Instalação Estratégica: Podem ser instaladas internamente em dutos (com sistema de retirada tipo gaveta para facilitar a limpeza manual), em saídas de funis, moegas ou em passagens de fluxo aberto.
Indústria Alimentícia e Farmacêutica: Atende aos mais altos padrões de Boas Práticas de Fabricação (BPF) no processamento de alimentos, cereais, medicamentos e também em usinas de açúcar.
Plásticos e Polímeros: Proteção fundamental nas indústrias de injeção plástica, fabricação de moldes e reciclagem.
Outros Setores Pesados: Muito requisitadas também nas indústrias químicas, cerâmicas, cimenteiras, mineração e na fabricação e processamento de rações animais.

Tecnologia

Linha de equipamentos ultra force

Esqueça os separadores convencionais que atuam apenas na camada superficial.

O sistema Ultra Force penetra grandes volumes de carga densa para “arrancar” contaminações ferrosas pesadas e incrustadas, exatamente aquelas que costumam passar despercebidas.

É a barreira para proteger seus britadores, moinhos e equipamentos de alto valor, erradicando quebras inesperadas, paradas de linha e garantindo a operação contínua e segura da sua planta.

0 %

De eficácia na extração de metais incrustados, mesmo sob camadas de material de até 400mm.

0 %

De redução em quebras de britadores e moinhos causadas por contaminação metálica.

0 %

De aumento na vida útil das correias transportadoras e outros componentes
