Grade Magnética Automática

A Grade Magnética Automática Supply representa a máxima inovação para a purificação ininterrupta de fluidos e materiais a granel. Com ímãs permanentes de alto gradiente, captura impurezas ferrosas com extrema precisão. Seu sistema exclusivo realiza a limpeza de forma totalmente autônoma, ativando as fileiras sequencialmente para que os raspadores pneumáticos removam os contaminantes sem a necessidade de paradas ou qualquer intervenção humana. Com estrutura robusta em aço inox e controle via CLP, ela otimiza a separação magnética, maximizando a sua segurança alimentar e protegendo toda a linha de produção contra diversos danos e desgastes mecânicos.

Descrição

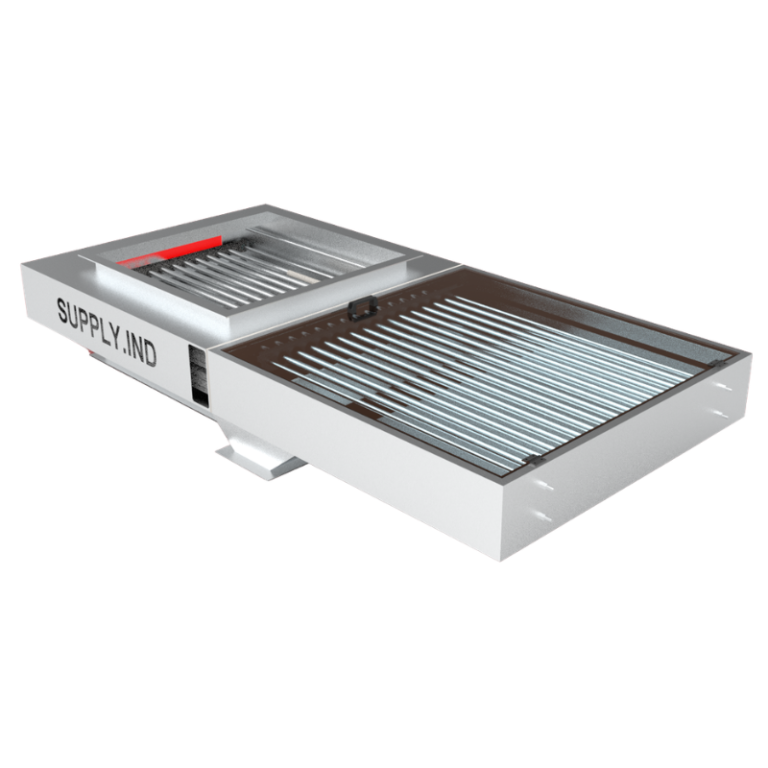

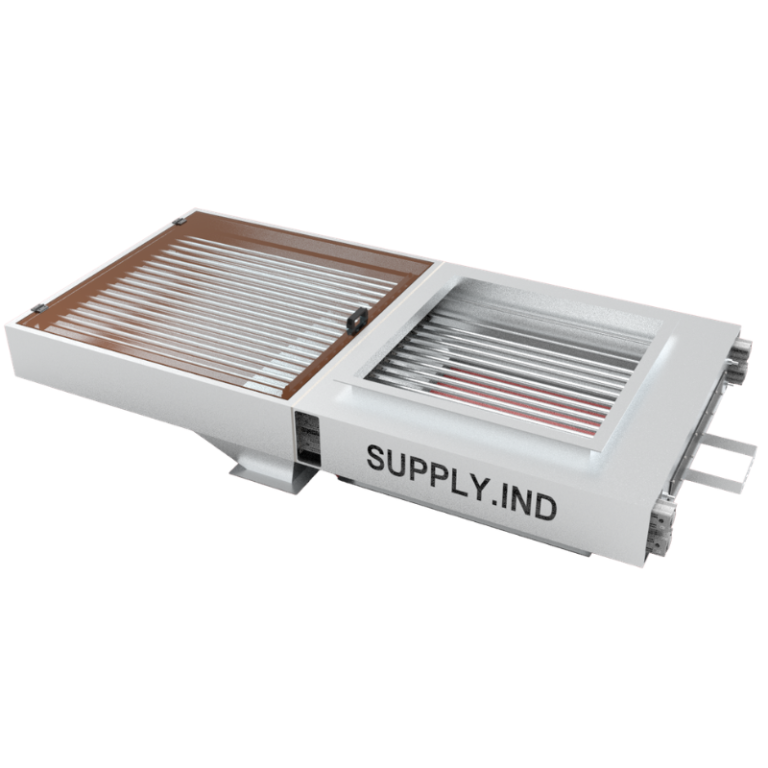

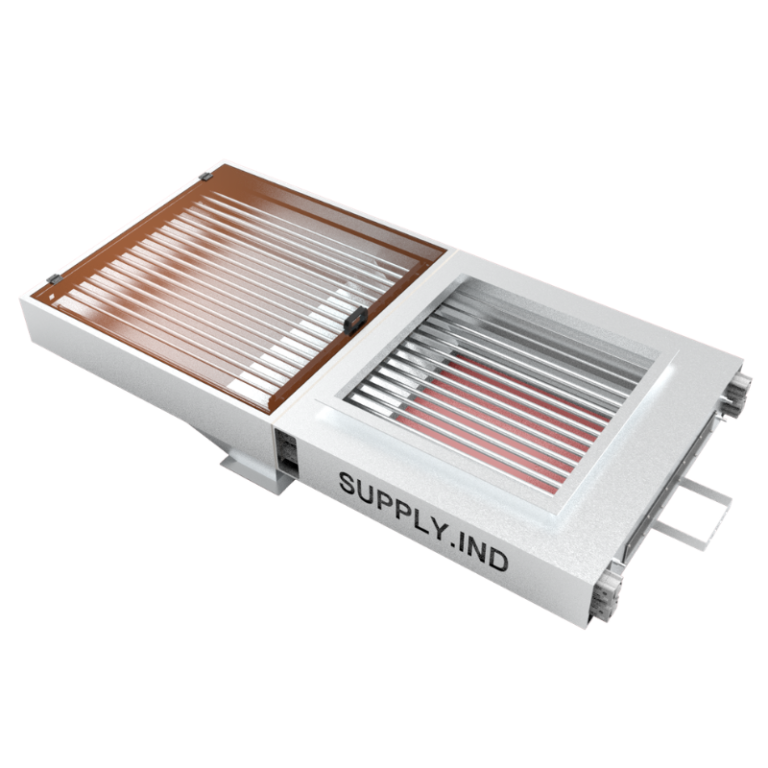

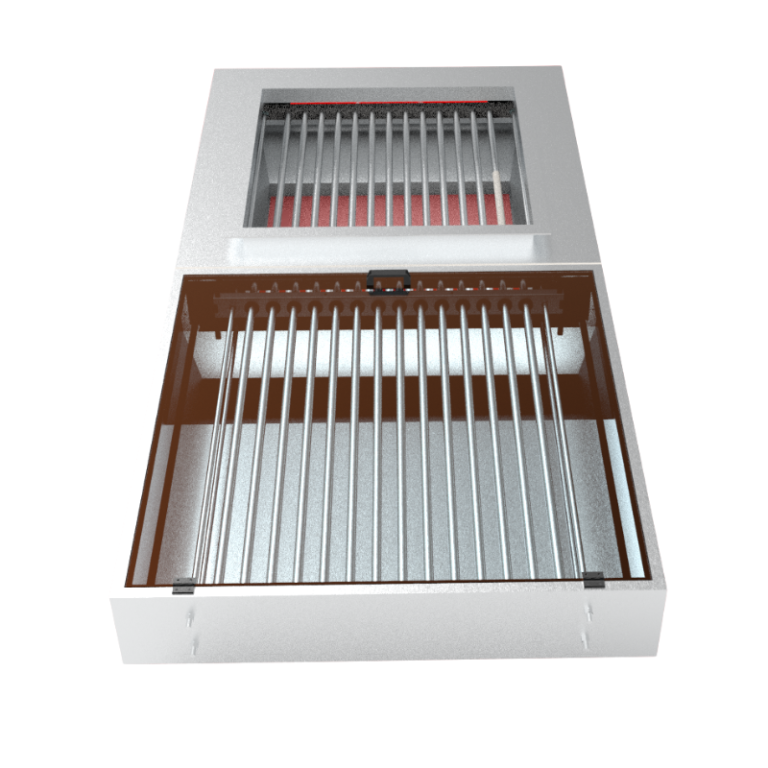

A Grade Magnética Automática Supply.ind é um equipamento de alta performance, projetado para remover de forma precisa e eficiente partículas ferrosas de fluidos e diversos materiais a granel. Durante o processo, o material contaminado é direcionado por gravidade através da estrutura da grade, que possui um arranjo de barras magnéticas estrategicamente projetado para minimizar a formação de “zonas neutras”, assegurando que o material seja exposto a um campo magnético eficaz em toda a sua passagem.

O grande diferencial deste equipamento é o seu sistema de acionamento independente das fileiras de tubos magnéticos. Ao invés de um campo magnético estático, as fileiras são ativadas sequencialmente, criando um campo magnético dinâmico que promove uma captura superior das impurezas e impede a saturação das barras. O processo de limpeza ocorre durante a operação, sem a necessidade de interrupção do fluxo: quando uma fileira é desativada, um sistema automatizado com raspadores bipartidos acionados pneumaticamente entra em ação, direcionando o material ferroso para um ponto de descarte segregado. Para garantir a segurança alimentar, esses raspadores são fabricados em Polietileno de Ultra Alto Peso Molecular (UHMW), um material atóxico e de altíssima resistência.

Dimensões

Força Magnética: Seu circuito interno otimizado concentra o fluxo magnético e atinge até 10.000 Gauss na superfície de contato, capturando até mesmo contaminantes micrométricos. Única do mercado acompanhada de um Laudo de Gauss individual, que garante a intensidade aferida e rastreável.
Material Magnético (Ímãs): Equipada com potentes ímãs permanentes de Terras Raras (Neodímio NdFeB). Para linhas que operam em temperaturas extremas (acima de 250°C), conta com a opção de ímãs de Samário-Cobalto (SmCo).
Sistema de Limpeza: Totalmente pneumático e automatizado, operado por um Controlador Lógico Programável (CLP WEG ou Siemens) em 110-240 VCA. Utiliza pressão de ar de 6 a 8 BAR e suporta um ciclo sugerido de até 6 limpezas por hora.
Construção e Estabilidade: As fileiras magnéticas são montadas sobre guias deslizantes em aço inoxidável, conferindo estabilidade, reduzindo desgastes mecânicos e aumentando a vida útil. A estrutura integral é em Aço Inoxidável AISI 304 ou 316L, com soldas sem porosidades e acabamento superficial sanitário.
Dimensões: Fabricada estritamente sob medida para o projeto do cliente, podendo variar desde modelos compactos em dutos circulares até robustas matrizes retangulares de grande porte (como 500×500 mm ou 300×300 mm)

Aplicações

Projetada para atender aos mais rigorosos requisitos de Boas Práticas de Fabricação (BPF), HACCP e diretrizes da EHEDG, a Grade Magnética Automática é essencial para indústrias que exigem processamento ininterrupto e pureza absoluta:

Indústria Alimentícia: Proteção contínua e autônoma de produtos como farinhas, açúcares, sal, temperos e ingredientes em geral.
Indústria Química e Farmacêutica: Máxima pureza na proteção de princípios ativos, produtos químicos e formulações farmacêuticas sensíveis à contaminação.
Indústria de Plásticos: Remoção contínua de contaminantes ferrosos na produção de resinas virgens e em processos pesados de reciclagem.
Indústria Cerâmica: Utilizada para a purificação de argilas e outros materiais, evitando problemas de oxidação e manchas nas peças acabadas.
Mineração e Moagem: Retenção altamente eficiente de partículas de ferro diretamente do fluxo de minérios e concentrados, dispensando paradas para higienização da grade.

Tecnologia

Linha de equipamentos ultra force

Esqueça os separadores convencionais que atuam apenas na camada superficial.

O sistema Ultra Force penetra grandes volumes de carga densa para “arrancar” contaminações ferrosas pesadas e incrustadas, exatamente aquelas que costumam passar despercebidas.

É a barreira para proteger seus britadores, moinhos e equipamentos de alto valor, erradicando quebras inesperadas, paradas de linha e garantindo a operação contínua e segura da sua planta.

0 %

De eficácia na extração de metais incrustados, mesmo sob camadas de material de até 400mm.

0 %

De redução em quebras de britadores e moinhos causadas por contaminação metálica.

0 %

De aumento na vida útil das correias transportadoras e outros componentes
